分子篩裝填不當(dāng)效果減半！正確的裝填步驟與注意事項(xiàng)
分子篩作為氣體分離、干燥及凈化的核心吸附材料，其性能的充分發(fā)揮不僅取決于產(chǎn)品本身的質(zhì)量，更依賴于科學(xué)規(guī)范的裝填工藝。若裝填不當(dāng)（如密度不均、顆粒破碎、氣流短路等），可能導(dǎo)致吸附效率下降、壓降異常升高，甚至引發(fā)設(shè)備故障。本文將系統(tǒng)介紹分子篩裝填的標(biāo)準(zhǔn)化步驟與關(guān)鍵注意事項(xiàng)，助力用戶實(shí)現(xiàn)佳運(yùn)行效果。

一、裝填前的核心準(zhǔn)備工作

1. 設(shè)備檢查與清潔
1. 容器完整性：檢查吸附塔、干燥器等設(shè)備的內(nèi)壁是否光滑，無尖銳凸起或焊縫毛刺，避免裝填時(shí)劃傷分子篩顆粒。
2. 內(nèi)部清潔度：清除設(shè)備內(nèi)的油污、水分、金屬碎屑等雜質(zhì)，防止污染分子篩孔道，降低吸附性能。
3. 分布器校準(zhǔn)：確認(rèn)氣體分布器（如篩板、泡罩）開孔均勻，無堵塞或變形，確保氣流均勻通過分子篩床層。

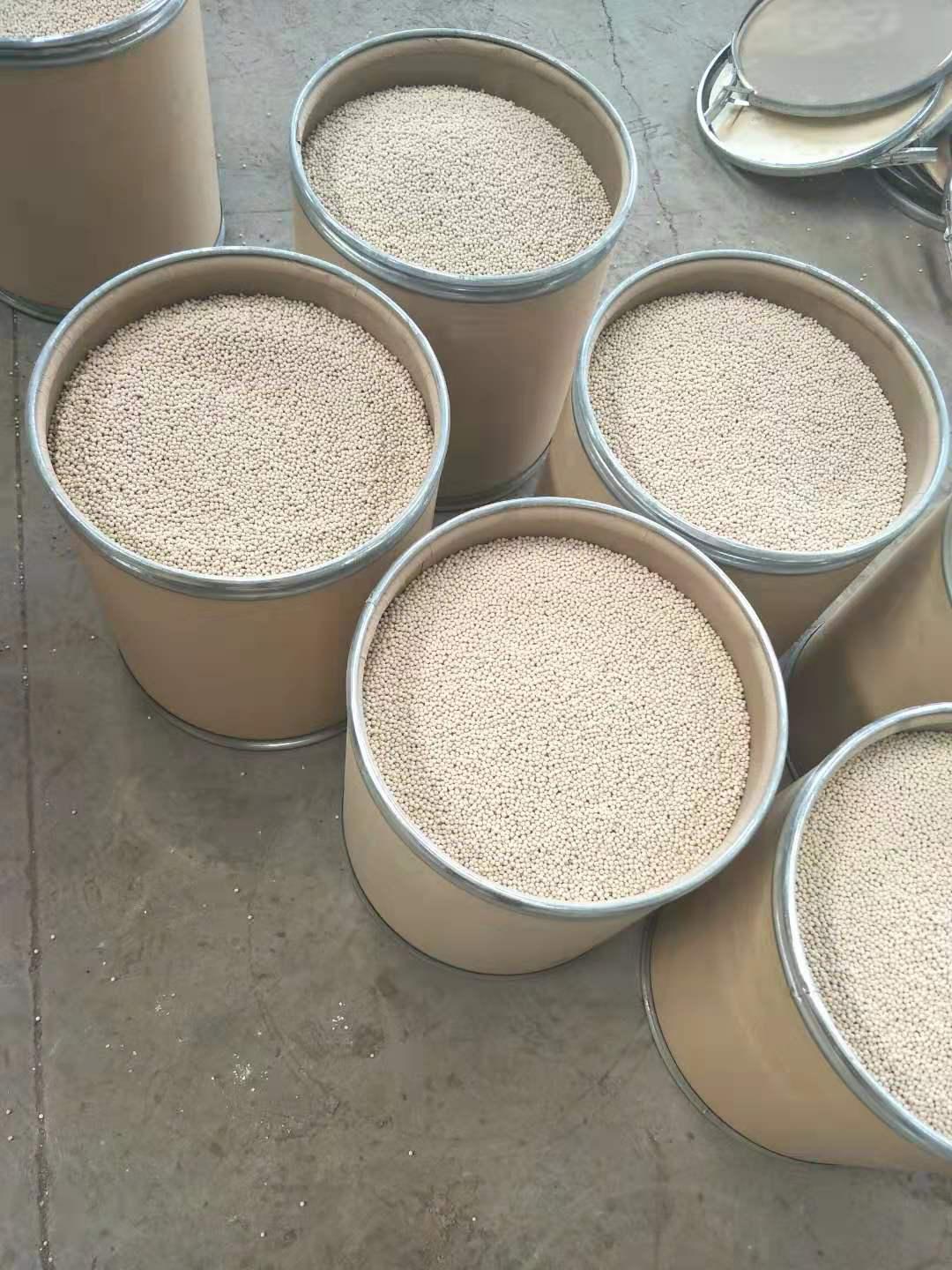

2. 分子篩預(yù)處理
1. 篩分除雜：使用振動(dòng)篩去除分子篩中的粉塵、碎粒（建議篩網(wǎng)目數(shù)比分子篩粒徑大1-2級(jí)），避免裝填后堵塞床層間隙。
2. 干燥活化：若分子篩儲(chǔ)存過程中吸濕，需在100-150℃下烘干2-4小時(shí)，恢復(fù)其吸附活性（尤其適用于3A、4A等親水型分子篩）。
3. 分批混合：對(duì)大批量裝填，建議將不同批次的分子篩按比例混合，減少因批次差異導(dǎo)致的床層密度不均。
3. 工具與防護(hù)準(zhǔn)備
1. 專用工具：使用軟質(zhì)帆布袋、塑料勺等非金屬工具裝填，避免金屬器具劃傷分子篩或產(chǎn)生火花（尤其在防爆場(chǎng)景）。
2. 防護(hù)措施：操作人員需佩戴防塵口罩、護(hù)目鏡及手套，防止分子篩粉塵吸入或接觸皮膚。

二、標(biāo)準(zhǔn)化裝填步驟解析

步驟1：底部支撐層鋪設(shè)

· 材料選擇：在設(shè)備底部鋪設(shè)100-200mm厚的氧化鋁瓷球（粒徑10-20mm），作為支撐層，防止分子篩顆粒下漏至分布器。
· 鋪設(shè)要求：瓷球需平整、密實(shí)，高度誤差不超過±10mm，確保分子篩床層受力均勻。

步驟2：分子篩分層裝填

· 分層填充：將分子篩分3-5次倒入設(shè)備，每次填充高度不超過500mm，用平板振動(dòng)器或木錘輕敲設(shè)備外壁，使顆粒自然沉降、排除間隙。
· 動(dòng)態(tài)調(diào)整：裝填過程中實(shí)時(shí)觀察床層表面平整度，避免局部隆起或凹陷，防止氣流偏流。
· 禁止拋擲：嚴(yán)禁直接從高處傾倒分子篩，以免顆粒破碎或產(chǎn)生粉塵，影響床層透氣性。

步驟3：頂部保護(hù)層設(shè)置

· 保護(hù)層作用：在分子篩床層頂部鋪設(shè)50-100mm厚的氧化鋁瓷球（粒徑5-10mm），緩沖氣流沖擊，減少分子篩顆粒磨損。
· 密封處理：若設(shè)備頂部需密封，可在保護(hù)層上覆蓋不銹鋼絲網(wǎng)，防止瓷球或分子篩被氣流帶出。

步驟4：壓降測(cè)試與驗(yàn)收

· 初始?jí)航涤涗?/strong>：裝填完成后，以設(shè)計(jì)流速通入干燥氣體（如氮?dú)猓�，記錄初始�(jí)航抵�，作為后續(xù)運(yùn)行基準(zhǔn)。
· 泄漏檢查：對(duì)設(shè)備連接處、人孔等部位進(jìn)行氣密性檢測(cè)，確保無泄漏，避免外部水分或雜質(zhì)侵入。

三、裝填過程中的關(guān)鍵注意事項(xiàng)

1. 環(huán)境控制
· 濕度限制：裝填環(huán)境相對(duì)濕度需低于70%，防止分子篩提前吸濕導(dǎo)致活性下降（尤其對(duì)3A、4A分子篩敏感）。
· 溫度管理：避免在高溫（>40℃）或低溫（<5℃）環(huán)境下裝填，防止分子篩因熱脹冷縮產(chǎn)生裂紋。
2. 人員操作規(guī)范
· 禁止踩踏：裝填過程中嚴(yán)禁人員直接站在分子篩床層上，避免顆粒壓實(shí)過度或結(jié)構(gòu)破壞。
· 輕拿輕放：分子篩包裝袋需輕搬輕放，防止劇烈震動(dòng)導(dǎo)致顆粒破碎。
3. 特殊場(chǎng)景應(yīng)對(duì)
· 立式設(shè)備裝填：對(duì)塔器等立式設(shè)備，需從頂部緩慢倒入分子篩，同時(shí)用振動(dòng)器輔助沉降，防止顆粒偏析。
· 防爆區(qū)域要求：在易燃易爆環(huán)境中裝填，需使用防爆工具，并確保設(shè)備接地良好，避免靜電火花。

四、裝填質(zhì)量對(duì)性能的影響案例

某化工企業(yè)因裝填不規(guī)范導(dǎo)致分子篩床層密度不均，運(yùn)行3個(gè)月后出現(xiàn)以下問題：
· 吸附效率下降：局部床層壓實(shí)不足，氣流短路，VOCs去除率從95%降至80%；
· 壓降異常升高：頂部分子篩顆粒被氣流帶出，堵塞下游過濾器，壓降從初始5kPa升至20kPa；
· 壽命縮短：頻繁再生導(dǎo)致分子篩粉化，運(yùn)行1年后需整體更換，成本增加40%。
改進(jìn)措施：重新按標(biāo)準(zhǔn)化步驟裝填，并加強(qiáng)裝填過程監(jiān)督，運(yùn)行2年后分子篩性能仍穩(wěn)定，壓降僅上升3kPa，壽命延長(zhǎng)至5年以上。

結(jié)語：規(guī)范裝填是性能保障的關(guān)鍵一步

分子篩的裝填工藝直接影響其吸附效率、壓降穩(wěn)定性及使用壽命。通過嚴(yán)格的裝填前準(zhǔn)備、標(biāo)準(zhǔn)化操作步驟及關(guān)鍵細(xì)節(jié)控制，可大限度發(fā)揮分子篩的性能優(yōu)勢(shì)，降低運(yùn)行成本與維護(hù)風(fēng)險(xiǎn)。龍?zhí)┓肿雍Y始終以客戶需求為導(dǎo)向，提供從產(chǎn)品選型到裝填指導(dǎo)的全流程技術(shù)支持，助力用戶實(shí)現(xiàn)、穩(wěn)定、長(zhǎng)周期運(yùn)行。


• http://www.jochilighting.com/dyss/9139.html
